PDS5022S

 Описание:

PDS5022S цифровой запоминающий осциллограф предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 20 МГц с максимальной частой дискретизации в реальном времени 100 МГц, в эквивалентном режиме 2,5 ГГц. Осциллограф PDS5022S может применяться для испытаний продукции, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых/цифровых схем, для образовательных целей, исследования низкочастотных сигналов и пр.

Технические характеристики осциллографа PDS5022S



Полоса пропускания: 20МГц
Длина записи  6’000 точек для каждого канала
Максимальная частота выборки: 100Мвыб/с
Автоматические измерения  5 типов величин
Регистрация
Режимы регистрации нормальный пиковый детектор усреднение
Максимальная частота выборки 100 Мвыб/с
Вход
Связь входа открытый вход (DC), закрытый вход (АС)
Импеданс входа 1МОм±2% параллельно с 20пФ±ЗпФ
Коэффициенты ослабления пробника 1X, 10Х, 100Х, 1000Х
Максимальное входное напряжение 300 Впик
По горизонтали
Диапазон частоты выборки 10выб/с~100 Мвыб/с
Интерполяция осциллограммы (sin x)/x
Длина записи 5 тыс. точек для каждого канала
Диапазон коэффициентов ВРЕМЯ/ДЕЛ. 5нс/дел.~5с/дел. с шагом из ряда 1-2-5
Погрешность измерения интервала времени (AT) (DC-50M) однократный сигнал: ±(время выборки + 10-4 х измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 10-4 х измеренное значение + 0.4нс)
По вертикали
Аналогово-цифровой преобразователь 8 бит, синхронная оцифровка двух каналов.
Диапазон коэффициентов В/ДЕЛ. 5мВ/дел.~5В/дел. на входе BNC
Диапазон смещения ±50В (500мВ/дел.~5В/дел.), ±2В (5мВ/дел.~200мВ/дел.)
Полоса пропускания 20МГц
Полоса пропускания при регистрации однократного сигнала полный диапазон
Низкочастотный предел для закрытого входа (уровень -ЗдБ) >5Гц (на входе BNC)
Время нарастания на входе BNC, (типовое) <17.5 нс

Погрешность коэффициента усиления при постоянном токе

±5%

Погрешность измерения при постоянном токе (режим усреднения) погрешность напряжения (ΔV) между двумя точками осциллограммы при усреднении >16 осциллограмм: ±(5% от измеренного значения + 0.05 деления).
Синхронизация
Чувствительность запуска (запуск по фронту) связь по постоянному току (DC) каналы СН1 иСН2: 1дел. (0Гц~полный диапазон)
EXT 100мВ (0Гц-полный диапазон)
EXT/5 500мВ (0Гц~полный диапазон)
связь по переменному току (АС) каналы СН1 и СН2: 1дел. (при частоте сигнала >50Гц)
Диапазон уровня запуска внутренний ±6 делений от центра экрана
ЕХТ ± б00 мВ
ЕХТ/5 ±зв
Погрешность уровня запуска (типовая) для сигнала с нарастанием и спадом >20нс внутренний ±0.3 деления
ЕХТ ± (40мВ + 6% от установленного значения)
ЕХТ/5 ± (200мВ +6% от установленного значения)
Задержка запуска положительная: 655 делений; отрицательная: 4 деления экрана.
Установка уровня на 50% (типовое) для входного сигнала с частотой >50Гц
Чувствительность запуска по видеосигналу (типовая) внутренний 2 деления, размах сигнала
ЕХТ 400мВ
ЕХТ/5
Частота и стандарты видеосигналов (запуск по видеосигналу) поддерживает стандарты NTSC, PAL и SECAM при любой частоте кадров и строк
Режимы измерения
Курсорные измерения напряжение (ΔV) и временной интервал (ΔT) между курсорами
Автоматические измерения Uампл, Uсред, Uэфф, частота и период
Пробник

Ослабление 1X

Ослабление 10Х

Полоса пропускания

0Гц~6МГц

0Гц~полный диапазон

Коэффициент ослабления

1:01

10:01

Диапазон компенсации

10пФ~35пФ

Входное сопротивление

1МОм±2%

10МОм±2%

Входная емкость

85пФ~115пФ

14.5пФ~17.5пФ

Максимальное входное напряжение

150В постоянного тока

300В постоянного тока

Дисплей
Тип 7,8дюйма ЖК ТФТ (жидкокристаллический)
Разрешение 640 (горизонтальное) х 480 (вертикальное) пикселов
Цвет 256 оттенков
Выход для компенсации пробников
Выходное напряжение (типовое) амплитуда не менее 5В на нагрузке 1МОм
Частота (типовое) 1 кГц, меандр
Питание
Параметры сети ~100-240 В 50Гц, КАТII
Потребляемая мощность <15Вт
Плавкий предохранитель 1А, класс Т, 250В
Условия эксплуатации
Температура рабочая: 0°С~ 40°С хранения: -20°С~ +60°С
Относительная влажность < 90%
Высота рабочая: 3,000 м транспортировки: 15'000м
Охлаждение естественная конвекция
Механические характеристики
Габаритные размеры 350ммх 157ммх 120мм
Масса 1 кг (Без упаковки)







Стоимость PDS5022S осциллограф необходимо уточнить у менеджера отдела продаж, поскольку оборудования является заказной продукцией.

- Даётся 20% скидка на PDS5022S осциллограф если Ваше предприятие не является плательщиком НДС. Для этого вам необходимо проинформировать ответственного менеджера и Вам выставят счет на оплату без НДС.

- Если вы предоставите счет от конкурирующей организации где цена PDS5022S осциллограф ниже, чем в нашем счете на оплату или коммерческом предложении, мы гарантируем вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ в размере 5% ОТ СТОИМОСТИ ТОВАРА конкурента. Важное замечание: Счет должен быть с печатью и подписями организации, скидка предоставляется только на те позиции, где наша цена выше конкурента, а не от общей суммы счета.

Данные скидки могут суммироваться!

Оплата товара:

Наша компания является плательщиком НДС, поэтому по умолчанию в ответ на вашу заявку Вам поступит счет на оплату или коммерческой предложение с учетом НДС. Оплата производится в рублях по курсу ЦБ РФ на день оплаты.

Способы оплаты:

- Безналичный расчет для юридических лиц. Для выставление полноценного счета на оплату и составление договора поставки высылайте реквизиты организации. В ответ на вашу заявку вам на электронную почту придет счет, договор и спецификация к договору.

- Банковский перевод для физических лиц. Если вы не являетесь юр. лицом, наши менеджеры вышлют вам квитанцию на оплату товара, по которой вы можете оплатить в любом отделении любого банка на территории РФ. Банк в праве брать комиссию в среднем 2% от суммы. Информацию о банках партнерах, принимающих платежи без комиссии, узнавайте в отделе продаж.

Доставка товара:

Если мы рядом:

- Самовывоз со склада. Адрес склада и схему проезда смотрите в разделе Контакты. Для получения оборудования вам потребуется печать организации или доверенность по форме № М-2, утверждённая постановлением Госкомстата России от 30.10.97 №71а

- Доставка нашим транспортом. По Москве и всей Московской области мы производим доставку по будням с 9-00 до 18-00. Стоимость доставки зависит от веса и габаритов изделия, но как привило не превышает 1500 рублей. БЕСПЛАТНО доставим товар, если сумма оплаченного товара ровна или больше 70 000 рублей.

Если вы из другого региона:

- Доставка PDS5022S осциллограф по России через транспортные компании.

Доставка до терминалов в городе Москве всегда БЕСПЛАТНО! Отправка осуществляется в будние дни с 10-00 до 17-00. После отправки груза вам придет уведомление с номером транспортной накладной, по этому номеру вы можете отследить передвижение товара и получить его в Вашем терминале.
Если Стоимость оборудование по счету превышает 70 000 рублей, транспортные расходы возьмем на себя!

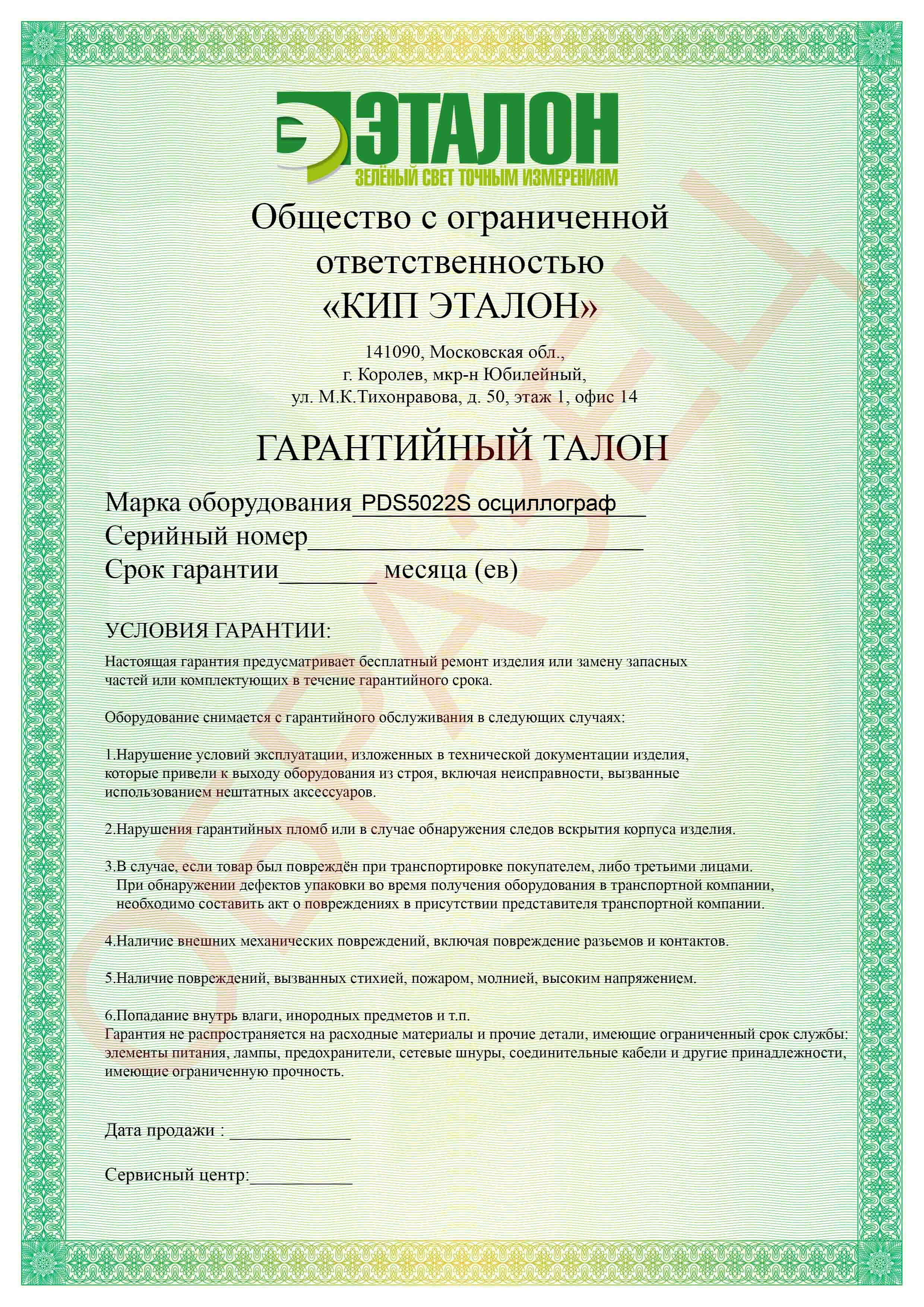

На каждый PDS5022S осциллограф выдаётся наш гарантийный талон на бесплатный ремонт или полную замену прибора сроком от 1 года.
