U1604A

Назначение осциллографа-мультиметра U1604A:

Осциллограф-мультиметр цифровой U1604A: Полоса пропускания 40 МГц; 2 канала; Частота дискретизации до 200 Мвыб/с; Коэф. усиления 5 мВ/дел – 100 В/дел; Коэф. развертки 50 нс/дел – 50 с/дел; Синхронизация: по фронту, по импульсу, по условиям, ТВ (SECAM,PAL,NTSC); Длина памяти 125 кБ на канал; Автоизмерения (20); Курсорные измерения (V, T); XY; В режиме мультиметра: Измерение сопротивления, Прозвон цепи, Проверка диодов, Вспомогательный измеритель (ток, температура, давление, влажность - датчики в комплект не входят); Память: 10 ячеек; ЖК-дисплей (320х240) с подсветкой; USB; До 600 В (кат II); Регистратор (до 20 сут.); Функция БПФ с четырьмя весовыми функциями; ПО; Масса 1,5 кг.

Особенности осциллографа-мультиметра U1604A:

3 в 1: 2-канальный осциллограф, цифровой мультиметр (TRMS) и регистратор данных;
Полоса пропускания 40 МГц, расширенная система запуска;
Частота дискретизации до 200 МГц;
Память 125K на канал (максимальная длина записи сигнала);
11 измерительных режимов, включая вольтметр, омметр и вспомогательный измеритель; 22 вида автоматических измерений;
Математические функции и масштабирование сигналов двух каналов;
Функция БПФ с четырьмя весовыми функциями;
Полнофункциональные возможности дистанционного управления и пересылки данных с помощью прикладной программы PC Link;
Интерфейс USB 2.0, дистанционное управление и передача данных с помощью ПО "PC Link" (входит в комплект);
Большой цветной дисплей (11,4 см).

Технические характеристики осциллографа-мультиметра U1604A:

Параметр	Значения
РЕЖИМ ОСЦИЛЛОГРАФА
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Полоса пропускания	0 … 40 МГц
Коэффициент отклонения	5 мВ/дел…100 В/дел
Входное сопротивление	1 МОм ± 2% // 20 пФ
Сопряжение входа	Открытый, закрытый, заземленный
Время нарастания	≤ 8,8 нс
Погрешность коэффициента отклонения	5% - 5мВ/дел…20мВ/дел; 3% - 50 мВ/дел…100 В/дел
Временная задержка между каналами	150 пс
Максимальное входное напряжение, АС	300 В пик.(кат. III) – пассивный пробник 1:1 600 В пик (кат. III) – пассивный пробник 1:10; 1:100
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки	10 нс/дел … 50 с/дел
Задежка	15 делений (предзапуск), 1000 (послезапуск)
Погрешность коэффициента развертки	3%
Режимы развертки	Основная, XY, самописец
СИНХРОНИЗАЦИЯ
Режимы запуска	Однократный, нормальный, авто
Источник синхронизации	Канал 1 и канал 2
Типы синхронизации	По фронту, по импульсу, по условиям, ТВ-синхронизация (поле, строка, стандарты: NTSC, PAL, SECAM)
Погрешность установки уровня синхронизации	±0,5 деления
Фильтры синхронизации	НЧ (<30 кГц), ВЧ (> 50 кГц), фильтр шума
АНАЛОГОВО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Частота дискретизации	200 МГц при объединении каналов, 100 МГц на канал 2,5 ГГц – эквивалентная
Объем памяти	125 кБ
Количество бит АЦП	8
Режимы выборки	Нормальный, усреднение, пиковый детектор
ИЗМЕРЕНИЯ
Автоматические	Амплитудные: Peak-to-peak, maximum, minimum, amplitude, top, base, +overshoot, –overshoot, preshoot, RMS, mean and one cycle mean. Временные: Frequency, period, +width, –width and +duty cycle and –duty cycle on any channel. Rise time, fall time, delay and phase shift.
Курсорные	X, Y, Δ X, Δ Y
Математика	кан1+кан2, кан1- кан2, кан2-кан1, БПФ

РЕЖИМ МУЛЬТИМЕТРА
ПОСТОЯННОЕ И ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Пределы измерений напряжений	AC/DC 600 мВ, 6 В, 60 и 600 В Переменное 4 В, 40 и 400 В (диапазон частот 40…400 Гц)
Диапазон частот	50 Гц – 30 кГц для переменного напряжения
Разрешение	100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
Входное сопротивление	10 МОм
Базовая погрешность измерения	± 0,3 %
СОПРОТИВЛЕНИЕ
Предел измерений	600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение	0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
Базовая погрешность	±0,5%
ДИОДЫ
Диапазон	1 В
Тестовый ток	0,5 А
Погрешность	2%
ЕМКОСТЬ
Предел измерений	60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 300 мкФ
Разрешение	10 пФ, 100 пФ,1 нФ, 10 нФ, 100 нФ в зависимости от предела
Погрешность	±2%
ТОК (AC/DC), ТЕМПЕРАТУРА, ВЛАЖНОСТЬ, ДАВЛЕНИЕ
С внешними преобразователями (в комплект не входят)
ДИСПЛЕЙ
Тип	цветной ЖКИ (320х240); макс. индикация 6000
Диагональ	11,4 см
Режимы	Настройка контраста, послесвечение
РЕГИСТРАТОР
Источник	Вход мультиметра
Время регистрации	150с-20 дней - автовыбор в зависимости от коэф. разв.
Режимы	Минимум, максимум или среднее
ОБЩИЕ ДАННЫЕ
Источник питания	Литиевая батарея 7,2 В, время автономной работы 4 часа
Внутренняя память	10 ячеек: экран и настройки
Зараядное устройство/адаптер	Вход: 100-240 В, 50/60 Гц, выход: 12 В постоянное
Условия эксплуатации	0 °С…40 °С; отн. влажность не более 80 %
Габаритные размеры	241 х 138 х 66 мм
Масса	1.5 кг
Интерфейс	USB 2.0

Комплект поставки U1604A:

№	Наименование	Количество
1.	Осциллограф-мультиметр U1604A	1
2.	Кабель питания	1
3.	Адаптер AC/DC	1
4.	Пробник 1:1 (300 В)	1
5.	Пробник 1:10 (600 В)	1
6.	Измерительные кабели	2
7.	Зажимы "крокодил" в изоляции	3
8.	Заземляющий провод	2
9.	Тестовый наконечник	2
10.	Кабель USB	1
11.	Руководство по эксплуатации	1
12.	Программное обеспечение	1

Стоимость U1604A - осциллограф-мультиметр необходимо уточнить у менеджера отдела продаж, поскольку оборудования является заказной продукцией.

- Даётся 20% скидка на U1604A - осциллограф-мультиметр если Ваше предприятие не является плательщиком НДС. Для этого вам необходимо проинформировать ответственного менеджера и Вам выставят счет на оплату без НДС.

- Если вы предоставите счет от конкурирующей организации где цена U1604A - осциллограф-мультиметр ниже, чем в нашем счете на оплату или коммерческом предложении, мы гарантируем вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ в размере 5% ОТ СТОИМОСТИ ТОВАРА конкурента. Важное замечание: Счет должен быть с печатью и подписями организации, скидка предоставляется только на те позиции, где наша цена выше конкурента, а не от общей суммы счета.

Данные скидки могут суммироваться!

Оплата товара:

Наша компания является плательщиком НДС, поэтому по умолчанию в ответ на вашу заявку Вам поступит счет на оплату или коммерческой предложение с учетом НДС. Оплата производится в рублях по курсу ЦБ РФ на день оплаты.

Способы оплаты:

- Безналичный расчет для юридических лиц. Для выставление полноценного счета на оплату и составление договора поставки высылайте реквизиты организации. В ответ на вашу заявку вам на электронную почту придет счет, договор и спецификация к договору.

- Банковский перевод для физических лиц. Если вы не являетесь юр. лицом, наши менеджеры вышлют вам квитанцию на оплату товара, по которой вы можете оплатить в любом отделении любого банка на территории РФ. Банк в праве брать комиссию в среднем 2% от суммы. Информацию о банках партнерах, принимающих платежи без комиссии, узнавайте в отделе продаж.

Доставка товара:

Если мы рядом:

- Самовывоз со склада. Адрес склада и схему проезда смотрите в разделе Контакты. Для получения оборудования вам потребуется печать организации или доверенность по форме № М-2, утверждённая постановлением Госкомстата России от 30.10.97 №71а

- Доставка нашим транспортом. По Москве и всей Московской области мы производим доставку по будням с 9-00 до 18-00. Стоимость доставки зависит от веса и габаритов изделия, но как привило не превышает 1500 рублей. БЕСПЛАТНО доставим товар, если сумма оплаченного товара ровна или больше 70 000 рублей.

Если вы из другого региона:

- Доставка U1604A - осциллограф-мультиметр по России через транспортные компании.

Доставка до терминалов в городе Москве всегда БЕСПЛАТНО! Отправка осуществляется в будние дни с 10-00 до 17-00. После отправки груза вам придет уведомление с номером транспортной накладной, по этому номеру вы можете отследить передвижение товара и получить его в Вашем терминале.
Если Стоимость оборудование по счету превышает 70 000 рублей, транспортные расходы возьмем на себя!

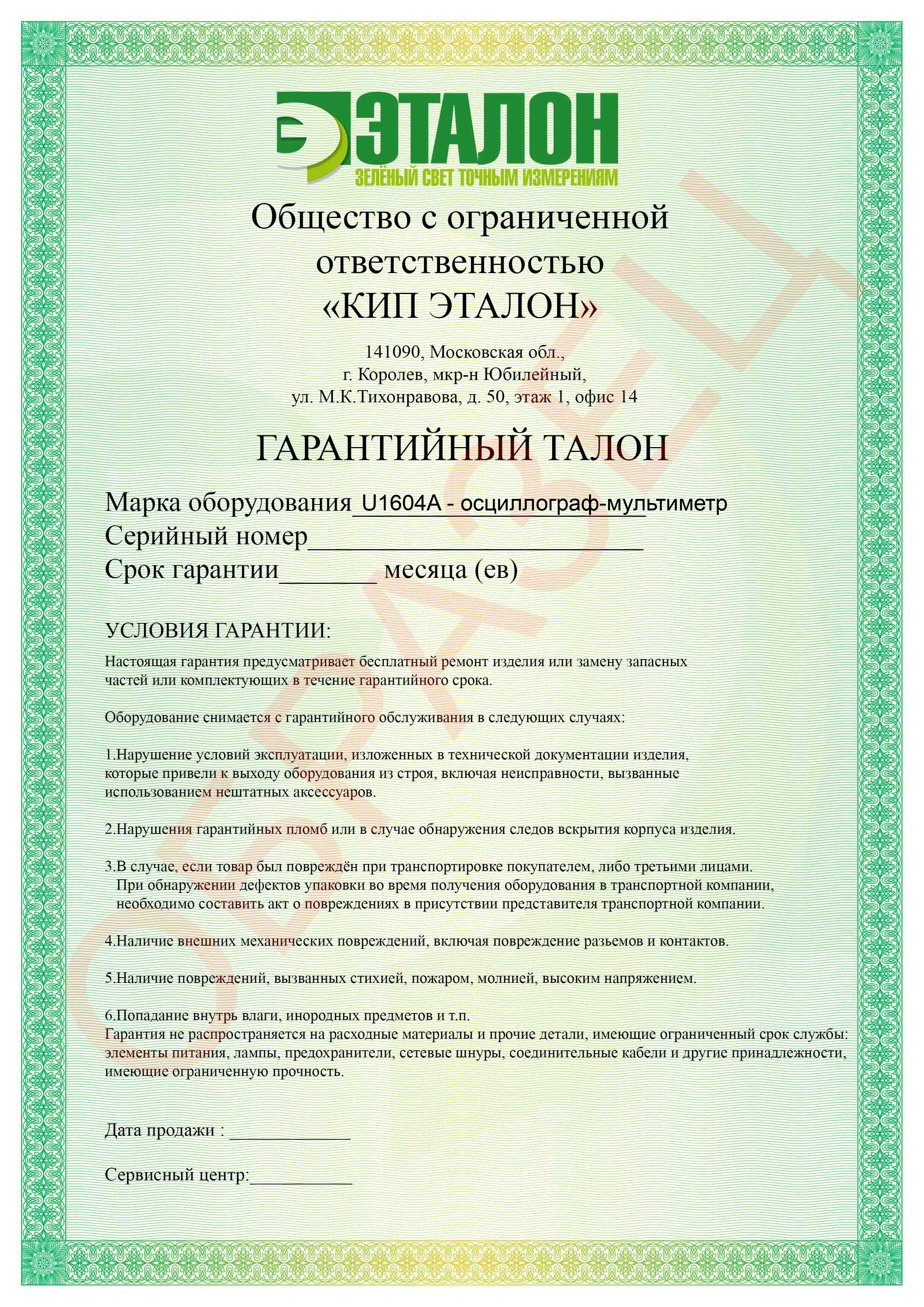

На каждый U1604A - осциллограф-мультиметр выдаётся наш гарантийный талон на бесплатный ремонт или полную замену прибора сроком от 1 года.
