Осциллограф EZ Digital OS-5100RA - Полоса пропускания осциллографа: 100 МГц
- 4 канала 8 лучей
- НЧ/ВЧ фильтр для синхронизации развертки осциллографа
- 2 независимых генератора развертки
- Функция автонастройки для оптимального изображения по входному сигналу
- Синхронизация развертки для сложных сигналов (режим Hold-off)
- Режим задержанной развертки
- Лупа времени (5 нсек/деление)
- Точное измерение параметров сигнала (по меткам курсоров) ΔV, ΔT, Δ1/T
- Частотомер (в режиме автоматической настройки)
- Выход сигнала 1-го канала осциллографа
- Синхронизация кадров и строк ТВ сигналов
- Режим X-Y (фигуры Лиссажу) до 50 КГц
- Гарантия 2 года
Технические характеристики | Спецификация | осциллограф OS-5100RA | осциллограф OS-5100RB | | ЭЛТ | | Размер и градуировка экрана | 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка шаг 2 мм | | Ускоряющий потенциал | + 11,5КV (отн. катода) | | Регулировка фокусировки | Есть | | Поворот луча | Есть | | Подсветка шкалы | Есть | | Регулировка яркости | Есть | | Z-модуляция (по яркости) | | Входной сигнал | Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости | | Полоса пропускания | 0 - 2МГц (-3dB) | | Вход | открытый (DC) | | Входной импеданс | 20КОм - 30КОм | | Максимальное входное напряжение | 30В (постоянное + пиковое) | | Вертикальное отклонение | | Полоса пропускания(-3dB) | Вход DC | 0 - 100МГц (2mV/деление: 0 -50МГц) | | Вход AC | 10Гц - 100МГц (2mV/деление: 10Гц -50МГц) | | Режимы индикации сигнала | CH1,CH2,ADD,DUAL,ALT,CHOP,CH2 INV,QUAD | CH1,CH2,ADD,DUAL,ALT,CHOP,CH2 INV | | Коэффициент усиления | 2mV/дел. - 5V/дел. с шагом 1-2-5 (OS-5100RA: CH3,CH4: 0,1V/дел., 0,5V/дел.), плавная регулировка 1:2.5 | | Точность | ±3% | | Входной импеданс | 1МОм 25пФ | | Максимальное входное напряжение | Непосредственно на гнезда:400В (пост. + импульсное) | | Режимы подачи сигнала на вход | DC-GND-AC | | Время нарастания входного сигнала | не более 3,5nS (2mV/дел.: не более 7nS) | | Уровень выходного сигнала CH1 | 50mV/дел. на сопротивлении 50 Ом: 0 - 20МГц (-3dB) | | Инверсия полярности | Только для CH2 | | Задержка сигнала | Обеспечивается кабелем задержки сигнала | | Горизонтальное отклонение | | Режимы развертки/изображения | A, A с "подсветкой" по B, B с задержкой по A, B с задерж. по A и синхронизацией, X-Y | | Время развертки | A | 0,05mS - 0,5S на деление, 22 режима, шаг 1-2-5; плавная регулировка 1:2,5 | | B | 0,05mS - 50mS на деление, 19 режимов, шаг 1-2-5 | | Синхр. сложных сигналов (hold off) | регулируемая | | Регулировка задержки развертки | 1 - 10 делений | | Джиттер задержки развертки | менее 1: 10000 | | Растяжка развертки | х10 (макс. скорость развертки 5nS/деление) | | Точность | ±3%, ±5% в диапазоне 0°С - 40°С (дополнит. ошибка 2% при усилении x10) | | Синхронизация | | Режимы синхронизации | Авто, Норм., TV, Однократный | | Источник синхронизации | CH1, CH2, CH3, CH4, LINE, VERT | CH1, CH2, LINE, VERT | | Вход | ФВЧ, ФНЧ, AC, DC, TV-V, TV-H | | Полярность | + / - | | Чувствительность | режимы
AUTO (>30Гц), NORM |
| 0Гц - 10МГц (по вертикали) | 10МГц - 100МГц (по вертикали) | | INT | 0,5 дел. | 1,5 дел. | | EXT | 0,1В ампл. | 0,3В ампл. | | VERT | 0,5 дел. | 3,0 дел. | | | TV-V, TV-H | 1 деление или 1,0В ампл. | | Импеданс внешнего входа | 1МОм 25 пФ | | Максимальное входное напряжение | 400В (пост. + импульсное) | | Режим X-Y | | Ось X | как для CH1, кроме: точность - 6%, полоса пропускания: 0 - 2МГц (-3dB) | | Ось Y | параметры как для CH2 | | Фазовый сдвиг X-Y | не более 3° (DC - 100КГц) | | Режим измерений | | Режим курсора | DV DT, D1/T | | Автонастройка режима по сигналу | есть | | Индикация частоты сигнала | есть (только для режима автонастройки) | | Индикация режима работы | AC/DC/GND, V-MODE, CH2 Invert, VOLTS/DIV, x10 MAG,
H-DSP MODE, TIME/DIV, TRG COUPLING, TRG SOURCE | | Разрешающая способность | 1/25 деления | | Калибровка | | Регулировка пробника | Меандр частотой около 1КГц , 0,5В (2%), скважность 50% | | Питание | | Диапазон питающих напряжений | 90 - 250В (предохранитель 1А 250В) | | Частота питающей сети | 48 - 440Гц, 50Вт | | Физические параметры | | Вес | 8КГ | | Размеры | 328мм (ширина) х 153мм (высота) х 392мм (длина) | | Климатические условия | | Температура | Рабочая температура: +10°C - 35°C
Макс. диапазон рабочих температур: 0°C - 40°C
Температура хранения: -20°C - +70°C | | Относительная влажность воздуха | рабочий режим: 45% - 85%; предельно допустимый рабочий режим: 35% - 85% | | Другое | | Поставляемые принадлежности | Инструкция, предохранители 2 шт., шнур питания, щупы 2 шт. (дополнительно) |
Стоимость OS-5100RA - Осциллограф необходимо уточнить у менеджера отдела продаж, поскольку оборудования является заказной продукцией. - Даётся 20% скидка на OS-5100RA - Осциллограф если Ваше предприятие не является плательщиком НДС.
Для этого вам необходимо проинформировать ответственного менеджера и Вам выставят счет на оплату без НДС.
- Если вы предоставите счет от конкурирующей организации где цена OS-5100RA - Осциллограф ниже, чем в нашем счете на оплату или коммерческом предложении,
мы гарантируем вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ в размере 5% ОТ СТОИМОСТИ ТОВАРА конкурента.
Важное замечание: Счет должен быть с печатью и подписями организации,
скидка предоставляется только на те позиции, где наша цена выше конкурента, а не от общей суммы счета.
Данные скидки могут суммироваться!
Оплата товара:
Наша компания является плательщиком НДС, поэтому по умолчанию в ответ на вашу заявку Вам поступит счет на оплату
или коммерческой предложение с учетом НДС. Оплата производится в рублях по курсу ЦБ РФ на день оплаты.
Способы оплаты:
- Безналичный расчет для юридических лиц.
Для выставление полноценного счета на оплату и составление договора поставки высылайте реквизиты организации.
В ответ на вашу заявку вам на электронную почту придет счет, договор и спецификация к договору.
- Банковский перевод для физических лиц. Если вы не являетесь юр. лицом, наши менеджеры вышлют вам квитанцию на оплату товара,
по которой вы можете оплатить в любом отделении любого банка на территории РФ. Банк в праве брать комиссию в среднем 2% от суммы.
Информацию о банках партнерах, принимающих платежи без комиссии, узнавайте в отделе продаж.
Доставка товара:
Если мы рядом:
- Самовывоз со склада. Адрес склада и схему проезда смотрите в разделе Контакты. Для получения оборудования вам
потребуется печать организации или доверенность по форме № М-2, утверждённая постановлением Госкомстата России от 30.10.97 №71а
- Доставка нашим транспортом. По Москве и всей Московской области мы производим доставку по будням с 9-00 до 18-00.
Стоимость доставки зависит от веса и габаритов изделия, но как привило не превышает 1500 рублей. БЕСПЛАТНО доставим товар,
если сумма оплаченного товара ровна или больше 70 000 рублей.
Если вы из другого региона:
- Доставка OS-5100RA - Осциллограф по России через транспортные компании.
Доставка до терминалов в городе Москве всегда БЕСПЛАТНО! Отправка осуществляется в будние дни с 10-00 до 17-00.
После отправки груза вам придет уведомление с номером транспортной накладной, по этому номеру вы можете отследить
передвижение товара и получить его в Вашем терминале.
Если Стоимость оборудование по счету превышает 70 000 рублей, транспортные расходы возьмем на себя!

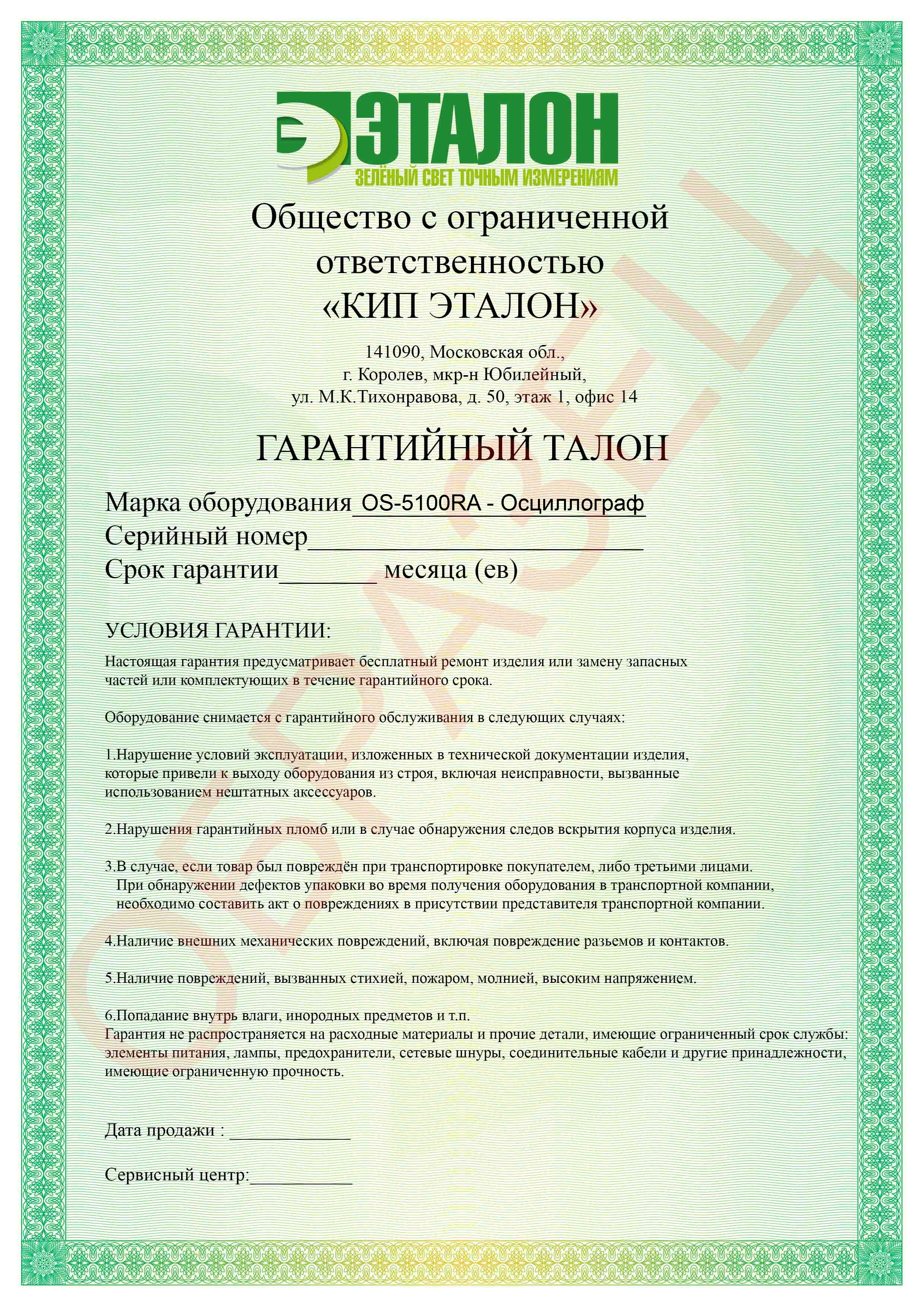

На каждый OS-5100RA - Осциллограф выдаётся наш гарантийный талон на бесплатный ремонт или полную замену прибора сроком от 1 года.
Прибор снимается с гарантии если:
- Было нарушено условие эксплуатации изделия OS-5100RA - Осциллограф, описанного в руководстве о пользовании, которые привели к неисправности прибора.
- В случае следов вскрытия корпуса опломбированного прибора.
- При наличии механических повреждений прибора, а так же его разъемов и контактов.
- При форс-мажорных случаях вызванных стихией, пожаром, молнией, либо высоким скачком напряжения
- Попадания в корпус прибора влаги или инородных предметов.
- Гарантия не распространяется на расходные материалы прибора, такие как элементы питания, сетевые шнуры, соединительные кабели и прочие принадлежности
имеющие ограниченный срок годности.
ВАЖНО: При обнаружении дефектов упаковки во время получении оборудования в транспортной компании,
необходимо составить акт в присутствии представителя транспортной компании, а противном случае мы не гарантируем замену или бесплатный ремонт оборудования.
