Назначение аналогового осциллографа АСК-7022:

Аналоговый осциллограф, 2 - канальный, начального уровня, для целей обучения, сервисного обслуживания, ремонта и др. АСК-7022: 20 МГц, 2 канала, 3 линии развертки, вход внешней синхронизации, ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и номера строки, чувствительность от 2 мВ/дел, развертка от 20 нс/дел, 2% точность вертикальной развертки, 5 - разрядный частотомер, курсорные измерения, функция одиночного запуска, питание ~100 В, 110 - 120 В, 220 В, 230 - 240 В / 50 - 60 Гц, 60 Вт, габариты 272х152х410 мм, вес 8.5 кг.

Особенности аналогового осциллографа АСК-7022:

20 МГц, 2 канала, 3 линии развертки;
Вход внешней синхронизации;
ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и строк;
Чувствительность от 2 мВ / дел, развертка от 10 нс / дел;
2% точность вертикальной развертки;
5-разрядный частотомер;
Курсорные измерения;
Функция вращения треков.

Технические характеристики аналогового осциллографа АСК-7022:

Параметр	Значения
Электронно-лучевая трубка
Форма	6-дюймовая, прямоугольная с подсветкой шкалы
Рабочая область	8x10 дел (1 дел = 10 мм)
Ускоряющее напряжение	Прибл. 2 кВ
Вертикальная система отклонения луча (ось Y)
Вертикальный режим	CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%)
CH1, CH2
Чувствительность	2 мВ/дел ... 5 В/дел (с шагом 1-2-5)
Плавная настройка	2 мВ/дел ... 12.5 В/дел. плавная регулировка
Точность	± 2%
Полоса пропускания (-3 дБ)	0 ... 40 МГц 0 ... 20 МГц при 2 мВ/дел
Ограничение полосы (фильтр)	0 ... 20 МГц
Время нарастания (расчетное)	17.5 нс
Время задержки сигнала	30 нс или более (на экране)
Режимы входов	AC (закрытый), DC (открытый), GND (заземл.)
Вх. импеданс	1 МОм ± 1.5% 25 пФ ± 2 пФ
Макс. входное напряжение	± 400 В (DC + AC от пика до пика)
Переключение полярности	Только Канал 2
Автоопознование пробников	1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэф. деления)
Синхронизация
Режимы запуска	ФРОНТ, TV
Источник	VERT, CH1, CH2, EXT, Сеть
Режимы входов запуска	AC, DC, ВЧ-фильтр, НЧ-фильтр
Наклон	+, –
Чувствительность	0.4 дел (при 0 ... 5 МГц), 80 мВ (Внеш. синхр.) 1.0 дел (при 5 ... 20 МГц), 200 мВ или более (Внеш. синхр.)
Внешняя синхронизация
Режимы входа внеш. запуска	DC
Вх. импеданс	1 МОм ± 1.5% 25 пФ ± 2 пФ
Наклон	+, –
Макс. входное напряжение	± 400 В (DC + AC от пика до пика)
ТВ-синхронизация
Стандарты	NTSC, PAL (SECAM)
Режимы	TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
NTSC	5 H ... 2000 H
PAL (SECAM)	2 H ... 1977 H
Горизонтальная отклоняющая система (ось Х)
Отображение (гориз.)	A, X-Y
Режим развертки	АВТО, Нормальная, Одиночная
Скорость развертки	100 нс/дел ... 500 мс/дел (с шагом 1-2-5)
Макс. скорость развертки	20 нс/дел
Время удержания	Варьируемое
Развертка B
Задержка	Задержка запуска, запуск после задержки
Скорость развертки	20 нс/дел ... 5 мс/дел (с шагом 1-2-5)
Макс. скорость развертки	2 нс/дел
Лупа времени	увеличение x10
Диапазон времени задержки	0.2 дел ... 10.2 дел от развертки А
Джиттер задержки	1/20000 при 1 мс/дел от развертки А 500 нс/дел развертки B
Режим X-Y
Ось X	CH1
Чувствительность	Такая же, как CH1
Точность	± 3% (от 10 мВ/дел до 5 В/дел)
Частотная полоса	0 ... 1 МГц (–3 дБ)
Ось Y	CH1, CH2, ADD
Разность фаз	до 3° (0 ... 50 кГц)
Калибровочный сигнал
Форма	Меандр
Частота	1 кГц, ± 0.1%
Скважность	49% ... 51%
Вых. напряжение	0.6 В, ± 1%
Курсорные измерения
Параметры	разница по времени (Dt), по напряжению (DV)
Частотомер
Разрядность	5-разрядов (источник - A запуск)
Точность	± 0.01%
Диапазон частот	2 Гц ... 20 МГц
Сохранение/Вызов
Установок	1 (до выключ. питания)
Время хранения	Прибл. 30000 ч (при 25 °C)
Питание
Напряжение	AC 100 ... 240 В
Частота	50 ... 400 Гц
Потребляемая мощность	Макс. 60 ВА
Условия эксплуатации/хранения
Температура, при которой гарантируются параметры	+10 ... +35 °C
Предельный температурный диапазон эксплуатации	0 ... +40 °C
Макс. влажность	90% (0 ... 40 °C)
Температура хранения	–20 ... +40 °C
Влажность при хранении	80% (–20 ... +40 °C)

Комплект поставки АСК-7022:

Аналоговый осциллограф АСК-7022
Сетевой провод
Пробник
Защитная крышка фронтальной панели
Предохранитель
Руководство пользователя

Стоимость АСК-7022 - осциллограф аналоговый необходимо уточнить у менеджера отдела продаж, поскольку оборудования является заказной продукцией.

- Даётся 20% скидка на АСК-7022 - осциллограф аналоговый если Ваше предприятие не является плательщиком НДС. Для этого вам необходимо проинформировать ответственного менеджера и Вам выставят счет на оплату без НДС.

- Если вы предоставите счет от конкурирующей организации где цена АСК-7022 - осциллограф аналоговый ниже, чем в нашем счете на оплату или коммерческом предложении, мы гарантируем вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ в размере 5% ОТ СТОИМОСТИ ТОВАРА конкурента. Важное замечание: Счет должен быть с печатью и подписями организации, скидка предоставляется только на те позиции, где наша цена выше конкурента, а не от общей суммы счета.

Данные скидки могут суммироваться!

Оплата товара:

Наша компания является плательщиком НДС, поэтому по умолчанию в ответ на вашу заявку Вам поступит счет на оплату или коммерческой предложение с учетом НДС. Оплата производится в рублях по курсу ЦБ РФ на день оплаты.

Способы оплаты:

- Безналичный расчет для юридических лиц. Для выставление полноценного счета на оплату и составление договора поставки высылайте реквизиты организации. В ответ на вашу заявку вам на электронную почту придет счет, договор и спецификация к договору.

- Банковский перевод для физических лиц. Если вы не являетесь юр. лицом, наши менеджеры вышлют вам квитанцию на оплату товара, по которой вы можете оплатить в любом отделении любого банка на территории РФ. Банк в праве брать комиссию в среднем 2% от суммы. Информацию о банках партнерах, принимающих платежи без комиссии, узнавайте в отделе продаж.

Доставка товара:

Если мы рядом:

- Самовывоз со склада. Адрес склада и схему проезда смотрите в разделе Контакты. Для получения оборудования вам потребуется печать организации или доверенность по форме № М-2, утверждённая постановлением Госкомстата России от 30.10.97 №71а

- Доставка нашим транспортом. По Москве и всей Московской области мы производим доставку по будням с 9-00 до 18-00. Стоимость доставки зависит от веса и габаритов изделия, но как привило не превышает 1500 рублей. БЕСПЛАТНО доставим товар, если сумма оплаченного товара ровна или больше 70 000 рублей.

Если вы из другого региона:

- Доставка АСК-7022 - осциллограф аналоговый по России через транспортные компании.

Доставка до терминалов в городе Москве всегда БЕСПЛАТНО! Отправка осуществляется в будние дни с 10-00 до 17-00. После отправки груза вам придет уведомление с номером транспортной накладной, по этому номеру вы можете отследить передвижение товара и получить его в Вашем терминале.
Если Стоимость оборудование по счету превышает 70 000 рублей, транспортные расходы возьмем на себя!

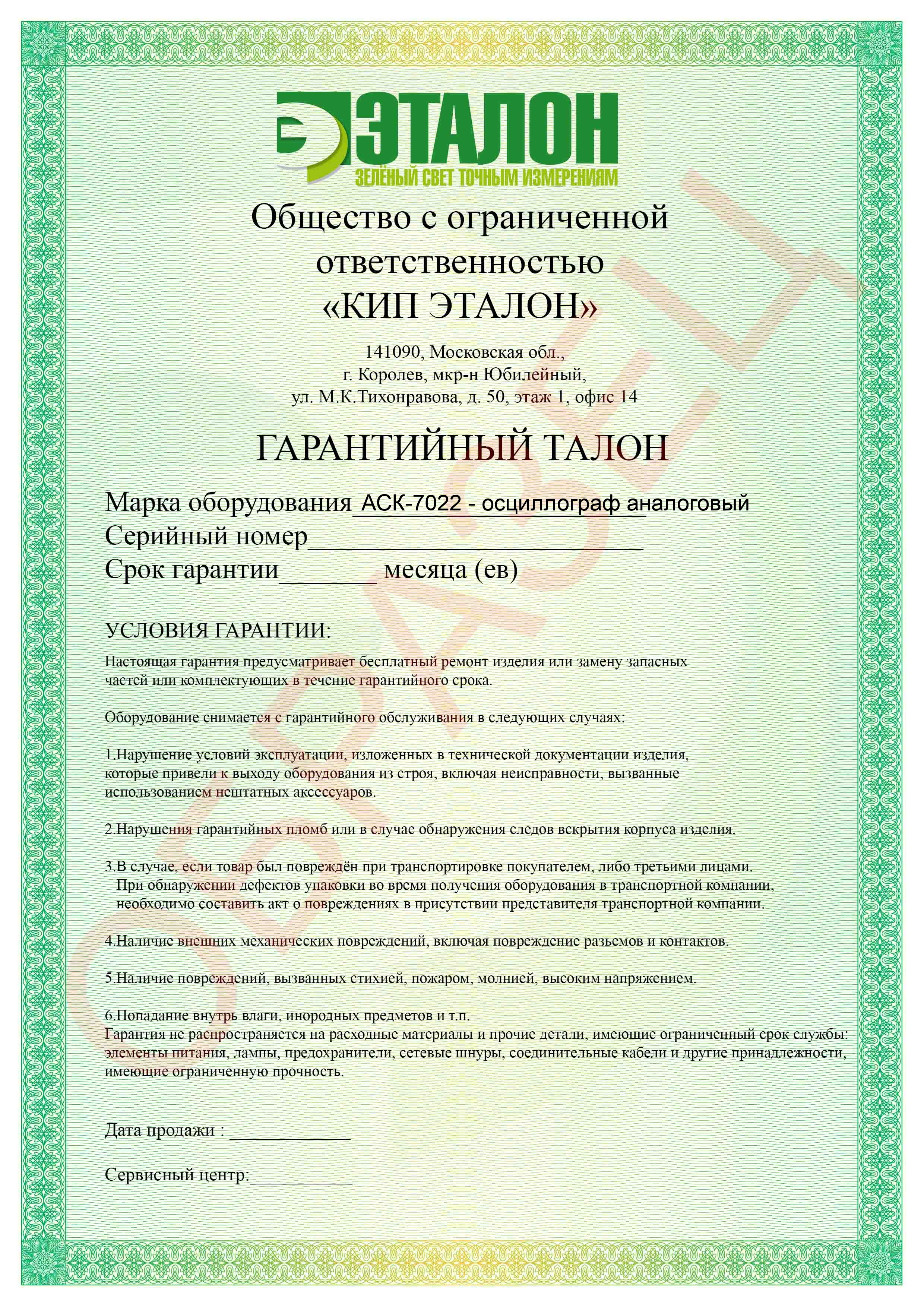

На каждый АСК-7022 - осциллограф аналоговый выдаётся наш гарантийный талон на бесплатный ремонт или полную замену прибора сроком от 1 года.
