Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления
Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на дисплее.

Назначение и область применения:

Рефлектометр TDR-410 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Рефлектометр TDR-410 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.

Дополнительные виды

Стандартная комплектация:

	Количество	Индекс
Двухпроводный соединительный кабель 0,6 м	1	WAPRZ0X6DZBB
Зажим «Крокодил» изолированный красный K02	1	WAKRORE20K02
Зажим «Крокодил» изолированный черный K01	1	WAKROBL20K01
Футляр М2	1	WAFUTM2

Технические характеристики
Диапазон измерения в метрах	7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км
Выбор диапазона измерения	ручной или автоматический
Минимальная длина кабеля	4 м
Точность измерения	1% выбранного диапазона *
Разрешение измерения	ок. 1% выбранного диапазона
Чувствительность измерения	минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм)
Регулировка коэффициента распространения	от 1% до 99%
Волновое сопротивление кабеля	выбор из значений 25, 50, 75 и 100 Ом
Разрешение ЖК-дисплея	128 x 64 пиксель
Защита по напряжению	250 В переменного тока (AC)
Генератор тонального сигнала	двухтональный переменной частоты 810 Гц – 1110 Гц
Амплитуда зондирующего импульса	+5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом
Длительность зондирующего импульса	3 нс до 3 мкс в зависимости от диапазона
Частота отправки импульса	2 сканирования в секунду или один импульс (для каждой шкалы диапазона)
Питание	6 В (4 алкалиновых батарейки AA)
Температура хранения	-20°C до +70°C
Рабочая температура	-10°C до +50°C
Размеры, мм	165 x 90 x 37
Масса, г	350
Степень защиты корпуса	IP54

* - Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.

Стоимость TDR-410 Рефлектометр необходимо уточнить у менеджера отдела продаж, поскольку оборудования является заказной продукцией.

- Даётся 20% скидка на TDR-410 Рефлектометр если Ваше предприятие не является плательщиком НДС. Для этого вам необходимо проинформировать ответственного менеджера и Вам выставят счет на оплату без НДС.

- Если вы предоставите счет от конкурирующей организации где цена TDR-410 Рефлектометр ниже, чем в нашем счете на оплату или коммерческом предложении, мы гарантируем вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ в размере 5% ОТ СТОИМОСТИ ТОВАРА конкурента. Важное замечание: Счет должен быть с печатью и подписями организации, скидка предоставляется только на те позиции, где наша цена выше конкурента, а не от общей суммы счета.

Данные скидки могут суммироваться!

Оплата товара:

Наша компания является плательщиком НДС, поэтому по умолчанию в ответ на вашу заявку Вам поступит счет на оплату или коммерческой предложение с учетом НДС. Оплата производится в рублях по курсу ЦБ РФ на день оплаты.

Способы оплаты:

- Безналичный расчет для юридических лиц. Для выставление полноценного счета на оплату и составление договора поставки высылайте реквизиты организации. В ответ на вашу заявку вам на электронную почту придет счет, договор и спецификация к договору.

- Банковский перевод для физических лиц. Если вы не являетесь юр. лицом, наши менеджеры вышлют вам квитанцию на оплату товара, по которой вы можете оплатить в любом отделении любого банка на территории РФ. Банк в праве брать комиссию в среднем 2% от суммы. Информацию о банках партнерах, принимающих платежи без комиссии, узнавайте в отделе продаж.

Доставка товара:

Если мы рядом:

- Самовывоз со склада. Адрес склада и схему проезда смотрите в разделе Контакты. Для получения оборудования вам потребуется печать организации или доверенность по форме № М-2, утверждённая постановлением Госкомстата России от 30.10.97 №71а

- Доставка нашим транспортом. По Москве и всей Московской области мы производим доставку по будням с 9-00 до 18-00. Стоимость доставки зависит от веса и габаритов изделия, но как привило не превышает 1500 рублей. БЕСПЛАТНО доставим товар, если сумма оплаченного товара ровна или больше 70 000 рублей.

Если вы из другого региона:

- Доставка TDR-410 Рефлектометр по России через транспортные компании.

Доставка до терминалов в городе Москве всегда БЕСПЛАТНО! Отправка осуществляется в будние дни с 10-00 до 17-00. После отправки груза вам придет уведомление с номером транспортной накладной, по этому номеру вы можете отследить передвижение товара и получить его в Вашем терминале.
Если Стоимость оборудование по счету превышает 70 000 рублей, транспортные расходы возьмем на себя!

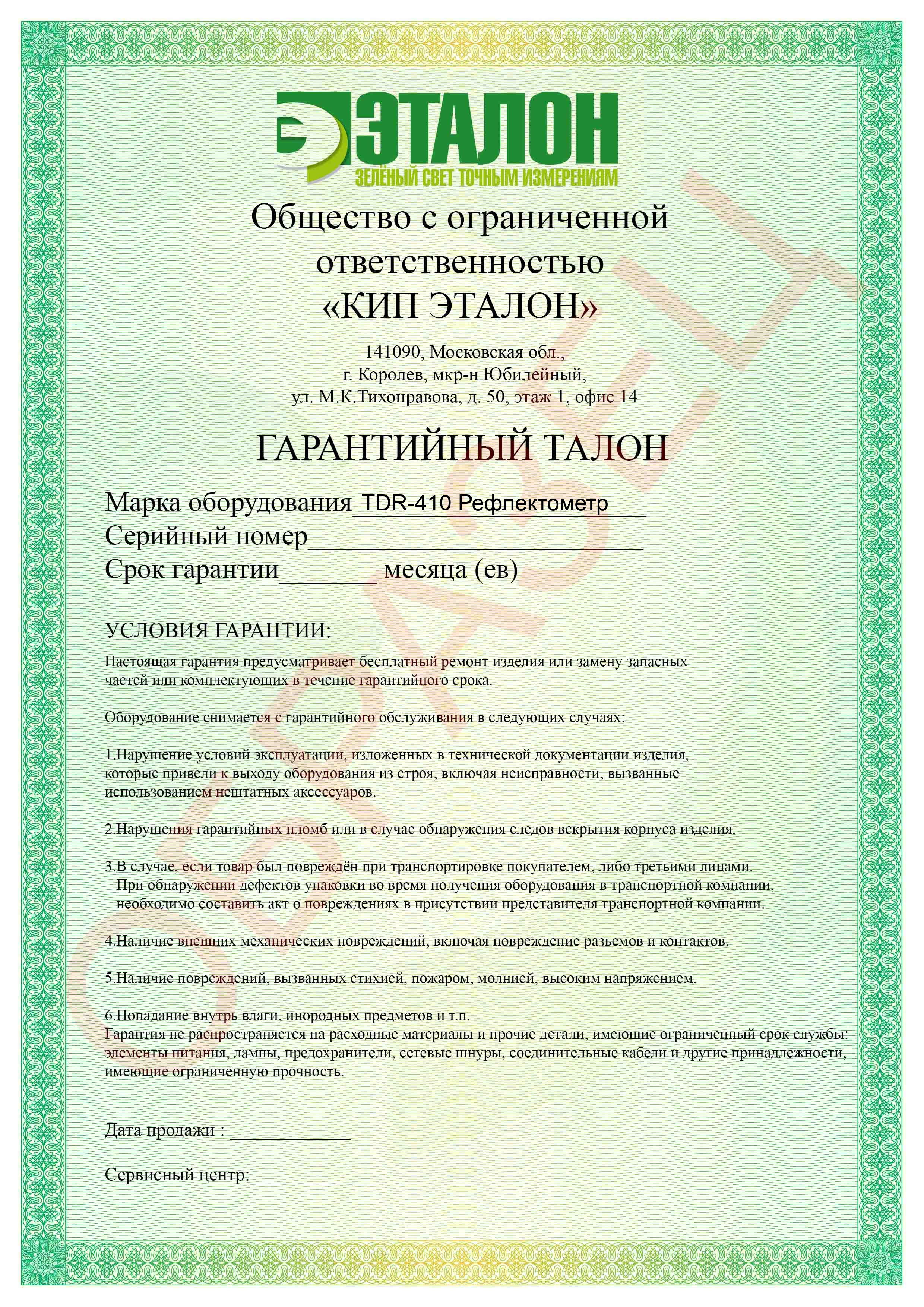

На каждый TDR-410 Рефлектометр выдаётся наш гарантийный талон на бесплатный ремонт или полную замену прибора сроком от 1 года.

Прибор снимается с гарантии если:
- Было нарушено условие эксплуатации изделия TDR-410 Рефлектометр, описанного в руководстве о пользовании, которые привели к неисправности прибора.
- В случае следов вскрытия корпуса опломбированного прибора.
- При наличии механических повреждений прибора, а так же его разъемов и контактов.
- При форс-мажорных случаях вызванных стихией, пожаром, молнией, либо высоким скачком напряжения
- Попадания в корпус прибора влаги или инородных предметов.
- Гарантия не распространяется на расходные материалы прибора, такие как элементы питания, сетевые шнуры, соединительные кабели и прочие принадлежности имеющие ограниченный срок годности.

ВАЖНО: При обнаружении дефектов упаковки во время получении оборудования в транспортной компании, необходимо составить акт в присутствии представителя транспортной компании, а противном случае мы не гарантируем замену или бесплатный ремонт оборудования.
