калибраторы мощности/энергии Calibro 133/133i

Просматривали сегодня посетителей: 1

Цена требует уточнения Уточнить цену

Наличие на складе: Наличие на складе производителя

Добавить в корзину Купить в 1 клик

Описание
Фотография прибора
Скидка на прибор
Оплата и доставка
Гарантийный талон
Запросить счет
Отзывы

Описание:

Прибор Calibro 133/133i представляет собой однофазный калибратор электрической мощности и энергии.

Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280　В и диапазоне токов до 30　А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5　В_эфф. Диапазон токов можно увеличить до 1000　А, используя 50-витковую токовую катушку (опция 140-50).

Калибратор Calibro 133 оснащен специальными функциями для испытания анализаторов напряжения линий электропередач. Он способен генерировать гармонические и интермодуляционные искажения, флуктуационные гармоники, фликер-шум, пилообразные и другие сигналы. Пользовательский интерфейс калибратора обеспечивает простое и удобное программирование параметров выходного сигнала.

С помощью двух дополнительных «ведомых» усилителей M-133f калибратор может быть расширен до четырехполюсной трехфазной системы.

Технические характеристики

Постоянное и синусоидальное переменное напряжение

Диапазон напряжений:	1…280 В
Разрешение:	5½ разряда
Диапазон частот:	Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
Погрешность частоты:	0,005%
Разрешение по частоте:	0,001 Гц на частотах ниже 40 Гц, 0,01　Гц выше 40 Гц
Искажения выходного сигнала	< 0,05%

Диапазон	% от значения + % от диапазона	Макс. нагрузка, мА	% от значения + % от диапазона	Макс. нагрузка, мА	% от значения + % от диапазона	Макс. нагрузка, мА
Диапазон	Пост. ток	Пост. ток	16…40 Гц; 70…1000 Гц	16…40 Гц; 400…1000 Гц	40…70 Гц	40…400 Гц
1,0000…10,0000 В	0,025 + 0,01	100	0,03 + 0,02	100	0,025 + 0,01	100
10,0001…30,0000 В	0,025 + 0,01	200	0,03 + 0,02	200	0,025 + 0,01	200
30,001…70 000 В	0,025 + 0,01	200	0,03 + 0,02	200	0,025 + 0,01	300
70,001…140 000 В	0,025 + 0,01	200	0,03 + 0,02	200	0,025 + 0,01	300
140,001…280 000 В	0,025 + 0,01	150	0,03 + 0,02	150	0,025 + 0,01	200

Постоянный и синусоидальный переменный ток

Диапазон токов:	0,03…30 А
Разрешение:	5 Ѕ разряда
Диапазон частот:	Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
Погрешность частоты:	0.005%
Разрешение по частоте:	0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц
Искажения выходного сигнала	< 0,1%

Диапазон	% от значения + % от диапазона	Макс, напряжение, В	% от значения + % от диапазона	% от значения + % от диапазона	Макс, напряжение, В	Макс, напряжение, В
Диапазон	Пост. ток	Пост. ток	16…40 Гц; 70…1000 Гц	40…70 Гц	16…400 Гц	400…1000 Гц
0,030000…0,300000 А	0,03 + 0,01	8	0,04 + 0,02	0,03 + 0,01	5,5	3,5
0,30001…1,00000 А	0,03 + 0,01	8	0,04 + 0,02	0,03 + 0,01	5,5	3,5
1,00001…2,00000 А	0,03 + 0,01	8	0,04 + 0,02	0,03 + 0,01	5,5	3,5
2,00001…5,00000 А	0,03 + 0,01	5	0,04 + 0,02	0,03 + 0,01	3,5	3,5
5,0001…10,0000 А	0,035 + 0,015	5	0,05 + 0,02	0,035 + 0,015	3,5	3,5
10,0001…30,0000 А	0,04 + 0,02	5	0,06 + 0,02	0,04 + 0,02	3,5	3,5

Дополнительная неопределенность при использовании токовой катушки (опция　140-50) составляет 0,3%. Выходной ток умножается на 50.

Сдвиг фаз между напряжением и током, коэффициент мощности

Диапазон значений сдвига фаз:	0,00…+359,99°
Диапазон частот:	16…1000 Гц
Разрешение сдвига фаз:	0.01°
Диапазон значений коэффициента мощности:	–1…+1
Разрешение коэффициента мощности:	0.001
Погрешность коэффициента мощности:	dPF = (1 – cos (φ+dφ)/cos φ) (-)

Погрешность сдвига фаз φ (внутренняя синхронизация)

Частота, Гц	Погрешность dφ, °
16,000…70,000	0,05
70,001…400,000	0,1
400,001…1000,00	0,4

Электрическая мощность постоянного тока

Суммарный диапазон:	0,03…8400　Вт (280　Вт при использовании токовой катушки «опция 140-50»)
Единицы измерения:	Вт

**Погрешность электрической мощности постоянного тока*, %**

Диапазон токов	Диапазон напряжений
Диапазон токов	1…10　В	10…30 В	30…70 В	70…140 В	140…280 В
30…300 мА	0,054	0,054	0,054	0,054	0,054
300 мА…1 А	0,054	0,054	0,054	0,054	0,054
1…2 А	0,054	0,054	0,054	0,054	0,054
2…5 А	0,054	0,054	0,054	0,054	0,054
5…10 А	0,062	0,062	0,062	0,062	0,062
10…30 А	0,070	0,070	0,070	0,070	0,070

Приведена наименьшая погрешность.

Электрическая мощность переменного тока *

Суммарный диапазон:	0,03…8400　ВА или 280　кВА при использовании токовой катушки «опция 140-50»
Диапазон частот:	16…1000 Гц
Единицы измерения:	Вт, ВА, ВАр

Погрешность электрической мощности переменного тока, % (PF = 1,0, f·=·40…70·Гц)

Диапазон токов	Диапазон напряжений
Диапазон токов	1…10 В	10…30 В	30…70 В	70…140 В	140…280 В
30 мА…5 А	0,054	0,054	0,054	0,054	0,054
5…10 А	0,062	0,062	0,062	0,062	0,062
10…30 А	0,070	0,070	0,070	0,070	0,070

Погрешность электрической мощности переменного тока, % (PF = 0,8, f·=·40…70·Гц)

Диапазон токов	Диапазон напряжений
Диапазон токов	1…10　В	10…30 В	30…70 В	70…140 В	140…280 В
30 мА…5 А	0,082	0,082	0,082	0,082	0,082
5…10 А	0,088	0,088	0,088	0,088	0,088
10…30 А	0,094	0,094	0,094	0,094	0,094

Погрешность электрической мощности переменного тока, % (PF = 0,5, f·=·40…70·Гц)

Диапазон токов	Диапазон напряжений
Диапазон токов	1…10　В	10…30 В	30…70 В	70…140 В	140…280 В
30 мА…5 А	0,160	0,160	0,160	0,160	0,160
5…10 А	0,163	0,163	0,163	0,163	0,163
10…30 А	0,166	0,166	0,166	0,166	0,166

Приведена наименьшая погрешность. Погрешность электрической мощности рассчитывается по следующей формуле:

Электрическая энергия постоянного и переменного тока

Диапазон напряжений:	1…280 В
Диапазон токов:	0,03…30 А
Диапазон значений коэффициента мощности:	–1…+1
Диапазон установки временного интервала:	1…10·000 с
Разрешение временного интервала:	0,1　с
Погрешность временного интервала:	0,01% + 0,1　с

Негармонические сигналы (только модель Calibro 133)

Гармонические и интермодуляционные искажения, интермодуляционные составляющие (только модель Calibro 133)

Диапазон значений основной частоты:	16 Гц…1 кГц
Неопределенность амплитуды сигнала основной частоты:	0,2% от диапазона
Диапазон частот гармонических составляющих:	32 Гц…5 кГц
Диапазон частот интермодуляционных составляющих:	16 Гц…1 кГц
Макс. число гармонических составляющих:	50
Число интермодуляционных составляющих:	1
Неопределенность частоты:	0,005%
Диапазон амплитуд интермодуляционных составляющих:	Макс. 30% от среднеквадратичного значения выходного сигнала
Разрешение амплитуды интермодуляционных составляющих:	0.001%
Шумы и искажения:	–60 дБ

Погрешность амплитуды интермодуляционных составляющих

Диапазоны	% от диапазона	% от диапазона
Диапазоны	32…3000 Гц	3000…5000 Гц
1,0000…10,0000·В 10,0001…30,0000·В 30,001…70　000 В 70,001…140 000 В 140,001…280 000 В	0,1	0,2
0,030000…0,300000 А 0,30001…1,00000·А 1,00001…2,00000 А	0,1	0,2
2,00001…5,00000·А 5,0001…10,0000 А	0,2	0,4
10,0001…30,0000 А	0,2	0,8

Модуляция, фликер-шум (только модель Calibro 133)

Диапазон значений основной частоты:	16 Гц…1 кГц
Диапазон частот отдельных гармоник (2…50):	32 Гц…5 кГц
Диапазон частот модуляции:	0,001…50 Гц
Коэффициент модуляции:	0…30%
Разрешение коэффициента модуляции:	0,001%
Неопределенность среднеквадратичной амплитуды:	0.2 % от диапазона
Форма модулирующего сигнала:	Синусоидальный, прямоугольный
Коэффициент заполнения прямоугольного сигнала:	1…99%
Погрешность коэффициента модуляции:	0,2%

Встроенный технологический мультиметр

Функция	Диапазон	Погрешность	Разрешение
Постоянное напряжение	0…±12 В	0,01% + 0,01%	100 мкВ
Постоянный ток	0…±25 мА	0,01% + 0,01%	100 нА
Частота	1 Гц…15 кГц	0,005%	10 мкГц…0,1 Гц

Общие данные

Время прогрева:	60 мин
Рабочая температура:	(23 ± 10) °C
Температура хранения:	-10…+55 °C, отн. влажность < 90%
Опорная температура:	(23 ± 2) °C
Размеры:	460 x 580 x 320 мм
Масса нетто:	27 кг
Питание:	115/230 В, 50/60 Гц
Потребляемая мощность:	Макс. 550 ВА
Класс безопасности:	Класс I согласно EN 61010

Стоимость калибраторы мощности/энергии Calibro 133/133i необходимо уточнить у менеджера отдела продаж, поскольку оборудования является заказной продукцией.

- Даётся 20% скидка на калибраторы мощности/энергии Calibro 133/133i если Ваше предприятие не является плательщиком НДС. Для этого вам необходимо проинформировать ответственного менеджера и Вам выставят счет на оплату без НДС.

- Если вы предоставите счет от конкурирующей организации где цена калибраторы мощности/энергии Calibro 133/133i ниже, чем в нашем счете на оплату или коммерческом предложении, мы гарантируем вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ в размере 5% ОТ СТОИМОСТИ ТОВАРА конкурента. Важное замечание: Счет должен быть с печатью и подписями организации, скидка предоставляется только на те позиции, где наша цена выше конкурента, а не от общей суммы счета.

Данные скидки могут суммироваться!

Оплата товара:

Наша компания является плательщиком НДС, поэтому по умолчанию в ответ на вашу заявку Вам поступит счет на оплату или коммерческой предложение с учетом НДС. Оплата производится в рублях по курсу ЦБ РФ на день оплаты.

Способы оплаты:

- Безналичный расчет для юридических лиц. Для выставление полноценного счета на оплату и составление договора поставки высылайте реквизиты организации. В ответ на вашу заявку вам на электронную почту придет счет, договор и спецификация к договору.

- Банковский перевод для физических лиц. Если вы не являетесь юр. лицом, наши менеджеры вышлют вам квитанцию на оплату товара, по которой вы можете оплатить в любом отделении любого банка на территории РФ. Банк в праве брать комиссию в среднем 2% от суммы. Информацию о банках партнерах, принимающих платежи без комиссии, узнавайте в отделе продаж.

Доставка товара:

Если мы рядом:

- Самовывоз со склада. Адрес склада и схему проезда смотрите в разделе Контакты. Для получения оборудования вам потребуется печать организации или доверенность по форме № М-2, утверждённая постановлением Госкомстата России от 30.10.97 №71а

- Доставка нашим транспортом. По Москве и всей Московской области мы производим доставку по будням с 9-00 до 18-00. Стоимость доставки зависит от веса и габаритов изделия, но как привило не превышает 1500 рублей. БЕСПЛАТНО доставим товар, если сумма оплаченного товара ровна или больше 70 000 рублей.

Если вы из другого региона:

- Доставка калибраторы мощности/энергии Calibro 133/133i по России через транспортные компании.

Доставка до терминалов в городе Москве всегда БЕСПЛАТНО! Отправка осуществляется в будние дни с 10-00 до 17-00. После отправки груза вам придет уведомление с номером транспортной накладной, по этому номеру вы можете отследить передвижение товара и получить его в Вашем терминале.
Если Стоимость оборудование по счету превышает 70 000 рублей, транспортные расходы возьмем на себя!

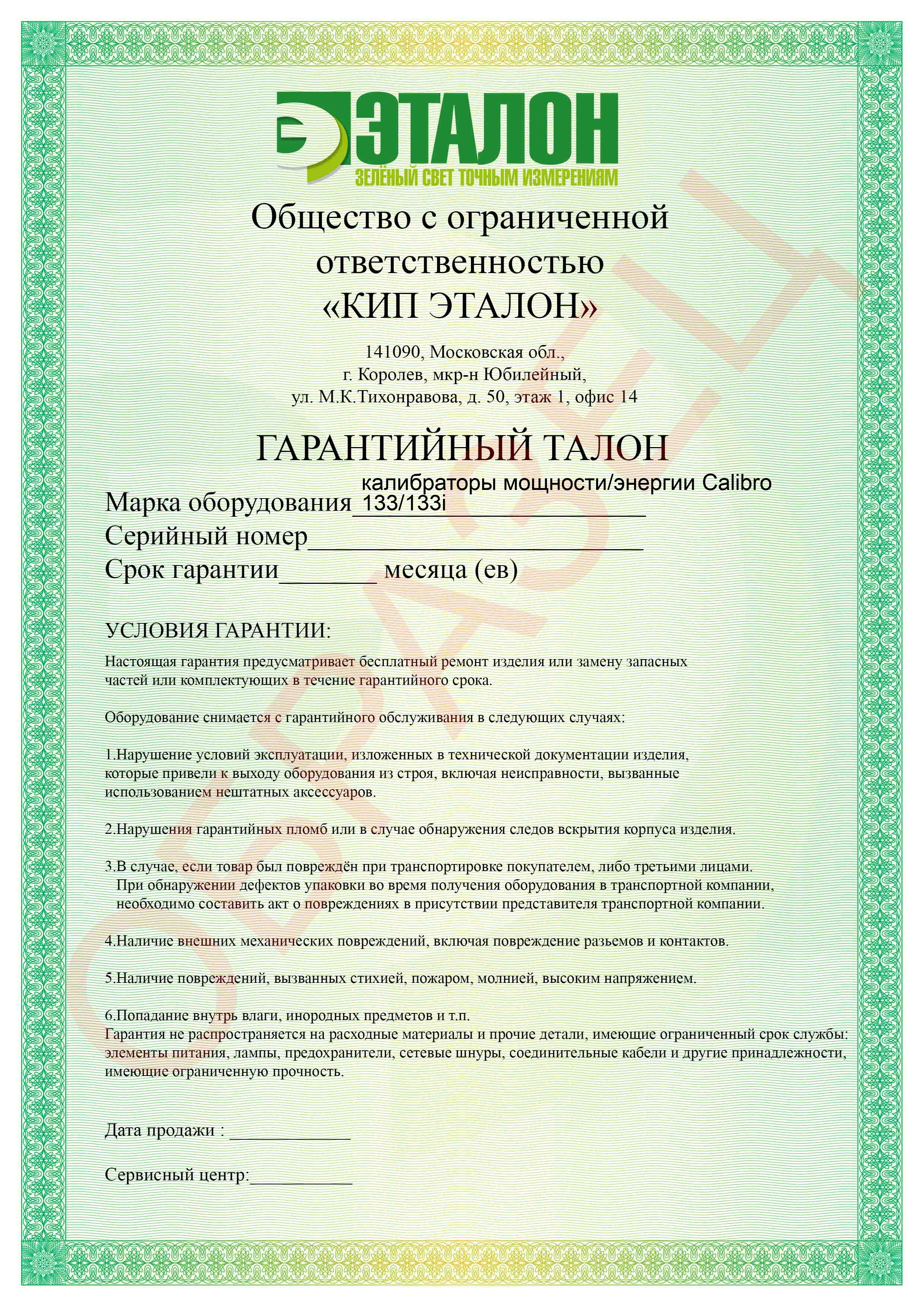

На каждый калибраторы мощности/энергии Calibro 133/133i выдаётся наш гарантийный талон на бесплатный ремонт или полную замену прибора сроком от 1 года.
