Описание:

Высокочастотный генератор сигналов РГ4-17-01А используется для тестирования и регулировки аппаратуры радиосвязи, работающей в подвижных объектах, а также в составе ремонтных и поверочных лабораторий. Генератор сигналов высокочастотный РГ4-17-01А осуществляет измерение частоты и амплитудных характеристик тех устройств, которые работают в режиме немодулированных колебаний (НК), амплитудной модуляции (АМ), частотной модуляции (ЧМ), импульсной модуляции (ИМ), реальной чувствительности и кривой верности приёмников.

ОПИСАНИЕ РГ4-17-01А

    Базовым компонентом прибора РГ4-17-01А является задающий генератор. Он способен работать в диапазоне (320 – 639,999) МГц и состоит из восьми самостоятельных генераторов, с перекрытием 40 МГц. Управление включением генераторов осуществляется дешифратором в зависимости от установленной частоты. Генератор имеет два выхода. С одного выхода сигнал поступает на делитель частоты, гдеформируется рабочий диапазон частот. С другого выхода сигнал поступает на систему установки и стабилизации частоты. В диапазоне (14 – 319,999) МГц, формирование рабочего диапазона частот осуществляется за счет последовательного деления частоты на два, с последующей расфильтровкой, переключаемыми фильтрами нижних частот, высших гармонических составляющих.

    На плате делителя частоты размещен приёмник команд от ЭВМ. После расшифровки команды поступают на дешифраторы, осуществляющие переключение фильтров, делителей и генераторов. На входе делителя частоты включён импульсный модулятор со схемой формирования модулирующих импульсов. Синусоидальный сигнал с платы делителя частоты поступает на модулятор АМ. Амплитудная модуляция осуществляется за счёт системы стабилизации уровня.

    В режиме импульсной модуляции предусмотрено стробирование продетектированного сигнала перед схемой сравнения, что позволяет снизить зависимость уровня выходного сигнала от параметров модулирующего импульса. На плате модулятора АМ расположен усилитель дополнительного выхода.

    На вход устройства выхода поступают сигналы как в диапазоне (14 – 639,999) МГц, так и преобразованный сигнал (0,1 – 13,9999) МГц. Сигнал с платы модулятора АМ в диапазоне (14 – 639,999) МГц поступает на усилитель ВЧ устройства выхода, расположенный в самостоятельном корпусе. В этом усилителе, так же охваченном системой стабилизации уровня выходного сигнала, за счёт изменения уровня сравнения, осуществляется регулировка выходного сигнала в пределах 10 дБ.

    На выходе устройства выхода имеется коммутатор, осуществляющий переключение сигналов (0,1 – 13,9999) МГц с выхода смесителя и (14 – 639,999) МГц с выхода модулятора АМ на вход аттенюатора и далее, через устройство защиты, на выход прибора. Формирование диапазона частот (0,1 – 13,9999) МГц осуществляется в смесителе за счёт преобразования двух сигналов (100 МГц от генератора и сигнал с основного канала в диапазоне (100,1 – 113,9999) МГц).

    Генератор 100 МГц имеет собственную систему фазовой подстройки частоты под основной опорный кварцевый генератор, что позволяет в диапазоне (0,1 – 13,9999) МГц обеспечить ту же точность установки частоты, что и в диапазоне (14 – 639,999) МГц.

    Преобразованный сигнал поступает на усилитель ВЧ, охваченный системой стабилизации уровня, аналогичной как и у усилителя ВЧ выходного устройства выхода. Сигнал задающего генератора, частотой (320 – 639,999) МГц, поступает на систему установки частоты, состоящую из делителя программируемого и частотно-фазового детектора с системой поиска. Перед делителем программируемым включён делитель на четыре, т. к. у делителя программируемого имеется ограничение по быстродействию. На плате делителя программируемого расположен и приёмник команд от ЭВМ.

    Платы генератора задающего, генератора 100 МГц, смесителя, модулятора АМ, корректора ЧМ, делителя программируемого, делителя частоты, детектора частотно-фазового и фильтра нижних частот размещены каждая в экранированном отсеке и объединяются устройством соединительным ВЧ на печатной плате. Все питающие напряжения и команды подаются через соответствующие фильтры платы фильтра нижних частот. Команды управления от микро-ЭВМ на исполнительные устройства передаются в последовательном коде по двум линиям ИНФОРМ и СИ. Линия, по которой передаётся информация (ИНФОРМ) является общей для всех приёмных регистров. Линии синхронизации выполнены раздельно для всех приёмников информации.

    Информация из последовательных регистров, по импульсу записи (ИЗп), переписывается в параллельные регистры, что позволяет плавно изменять параметры, особенно если их изменение ведётся ручкой квазиплавной установки.

    Ввод информации предусмотрен от клавиатуры и от ручки квазиплавной установки параметров. С помощью ЭВМ и отдельного ОЗУ осуществляется динамическая индикация установленных параметров по шестнадцати разрядам двух катодолюминисцентных индикаторов. ЭВМ в сочетании с устройством опроса клавиатуры осуществляет ввод параметров.

    Платы микро-ЭВМ, устройства связи с КОП, генератора НЧ и устройства установки АМ, и уровня выходного сигнала размещены в отдельном общем отсеке и соединяются устройством соединительным НЧ.

    Источником для внутренней модуляции служит RC генератор, который имеет восемь фиксированных значений частоты. Выбор нужной частоты осуществляется коммутацией соответствующего моста Вина.

    Сигналы для амплитудной и частотной модуляции поступают на соответствующие устройства через цифро-аналоговые преобразователи (ЦАП), управляемые, в свою очередь, командами от ЭВМ, В режиме внешней модуляции необходимо устанавливать определённый уровень входного сигнала, для чего предусмотрена индикация зоны нормального значения уровня входного сигнала. Формирование опорного уровня для установки уровня выходного сигнала также осуществляется с помощью ЦАП. Источником опорной частоты для системы установки частоты и системы ФАП кварцевого генератора 100 МГц служит термостатированный кварцевый генератор на 5 МГц.

    Питание всех устройств осуществляется от блока питания, имеющего пять соответствующих стабилизированных источников, два нестабилизированных источника переменного тока и два нестабилизированных источника.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ РГ4-17-01А

Генератор сигналов высокочастотный РГ4-17-01А сертифицирован и внесен в Государственный реестр средств измерений РФ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РГ4-17-01А

Показатели	Величины
Диапазон частот	от 0,1 до 639,999 МГц
Дискретность перестройки частоты:
от 0,1 до 159,9999 МГц	0,1 кГц
от 160 до 639,999 МГц	1,0 кГц
Погрешность установки частоты	не более ±5·10-5 %
Нестабильность частоты	не более 5·10-8
Паразитная девиация частоты сигнала:
в полосе 0,3 … 3,4 кГц:
в диапазоне частот до 120 МГц	не более 1·10-8 fн + 2,5 Гц
в диапазоне частот свыше 120 МГц	не более 1·10-8 fн + 5 Гц
в полосе 0,03 … 20 кГц
во всём диапазоне частот	не более 3·10-8 fн + 10 Гц
Пределы изменения выходного напряжения на конце кабеля с нагрузкой (50±0,5) Ом	от -149,9 дБВ до +6 дБВ, в режиме АМ - до 0 дБВ (от 0,032·10-6 В до 2 В, в режиме АМ - до 1 В)
Пределы изменения выходного напряжения на конце кабеля с аттенюатором ЕЭ2.260.029-04 и переходом в Р2.236.007 на нагрузке (75±0,75) Ом	от -149,9 дБВ до -14 дБВ (от 0,032·10-6 В до 0,2 В)
Основная погрешность установки опорного уровня:
с нагрузкой (50±0,5) Ом	не более ±1,0 дБ
с нагрузкой (75±0,75) Ом	не более ±1,5 дБ
Основная погрешность установки ослабления аттенюатора:
от 0 до 119,0 дБ включительно	не более ±1,0 дБ
от 119,1 до 129,9 дБ включительно	не более ±1,5 дБ
от 130,0 до 138,9 дБ включительно	не более ±1,9 дБ
от 139,0 до 149,9 дБ включительно	не более ±2,7 дБ
более 149,9 дБ	от минус 7,5 до плюс 5 дБ
Нестабильность опорного уровня выходного напряжения, дБ	не более 0,1 дБ
Уровень любой из гармоник выходного сигнала по отношению к уровню первой гармоники при уровне выходного сигнала:
1,0 В	не более минус 30 дБ
более 1,0 В	не более минус 25 дБ
Уровень негармонических составляющих при отстройке более 20 кГц от несущей	не более минус 80 дБ
Величина спектральной плотности фазовых флуктуаций на расстоянии 20 кГц от несущей:
на несущей частоте до 120 МГц включительно	минус 135 дБ/Гц
на несущей частоте до 200 МГц включительно	минус 130 дБ/Гц
на несущей частоте до 519,999 МГц включительно	минус 125 дБ/Гц
на несущей частоте до 639,999 МГц включительно	минус 115 дБ/Гц
Паразитная АМ выходного сигнала прибора в режиме НК в полосе частот 30 Гц … 20 кГц	не более 0,1%
Паразитная ЧМ при АМ 30% и частоте модуляции 1000 Гц	не более 1 · 10-6 fн + 60 Гц
Коэффициент гармоник огибающей АМ:
в диапазоне модулирующих частот от 50 до 20 кГц	не более 3 %
в остальном диапазоне	не более 5 %
Коэффициент гармоник огибающей ЧМ:
при частоте модуляции 0,1 … 20 кГц	не более 1 %
при частоте модуляции 0,03 … 60 кГц	не более 2 %
Диапазон внутренних модулирующих частот в режимах АМ и ЧМ	(1000 ± 50), (50 ± 5), (200 ± 20), (300 ± 30), (400 ± 40), (2500 ± 250), (3400 ± 340), (10000 ± 1000) Гц
Диапазон внешних модулирующих частот в режимах:
АМ в диапазоне:
свыше 4 МГц	50 Гц … 60 кГц
от 0,1 до 4 МГц	50 Гц до 0,02 fн, но не более 20 кГц
ЧМ	0,03 … 60 кГц
Основная погрешность установки величины девиации частоты в диапазоне модулирующих частот:
300 Гц … 3,4 кГц	не более ± (0,1 Δf + 50) Гц
в остальном диапазоне	не более ± (0,15 Δf + 50) Гц
Погрешность установки коэффициента АМ при частоте модулирующего сигнала (1000 ± 50) Гц:
при коэффициенте амплитудной модуляции от 5% до 50% включительно, в процентах модуляции	не более ± 5
при коэффициенте амплитудной модуляции свыше 50 % до 90 % включительно, в процентах модуляции	не более ± 10
Пределы изменения коэффициента АМ	0 … 99 %
Внутренняя импульсная амплитудная модуляция (меандр)	(1000 ± 50) Гц
Внешняя амплитудная импульсная модуляция:
частота следования	50 … 10000 Гц
длительность импульса	5 … 10000 мкс
амплитуда импульса	не менее 4 В
Ослабление радиосигнала в паузе в диапазоне:
320 … 639.999 МГц	не менее 25 дБ
ниже 320 МГц	не менее 40 дБ
Номинальное значение выходного сопротивления	50 Ом
Питание от сети:
50 Гц	(220 ± 22) В
400 Гц	(220 ± 11), (115 ± 5,75) В
Время непрерывной работы	16 ч
Интервал рабочих температур	от -10 до +50 oС
Средняя наработка на отказ	не менее 6100 ч
Масса прибора	не более 24 кг
Технический ресурс	10000 ч
Габаритные размеры	486х173х475 мм

Стоимость РГ4-17-01А генератор сигналов необходимо уточнить у менеджера отдела продаж, поскольку оборудования является заказной продукцией.

- Даётся 20% скидка на РГ4-17-01А генератор сигналов если Ваше предприятие не является плательщиком НДС. Для этого вам необходимо проинформировать ответственного менеджера и Вам выставят счет на оплату без НДС.

- Если вы предоставите счет от конкурирующей организации где цена РГ4-17-01А генератор сигналов ниже, чем в нашем счете на оплату или коммерческом предложении, мы гарантируем вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ в размере 5% ОТ СТОИМОСТИ ТОВАРА конкурента. Важное замечание: Счет должен быть с печатью и подписями организации, скидка предоставляется только на те позиции, где наша цена выше конкурента, а не от общей суммы счета.

Данные скидки могут суммироваться!

Оплата товара:

Наша компания является плательщиком НДС, поэтому по умолчанию в ответ на вашу заявку Вам поступит счет на оплату или коммерческой предложение с учетом НДС. Оплата производится в рублях по курсу ЦБ РФ на день оплаты.

Способы оплаты:

- Безналичный расчет для юридических лиц. Для выставление полноценного счета на оплату и составление договора поставки высылайте реквизиты организации. В ответ на вашу заявку вам на электронную почту придет счет, договор и спецификация к договору.

- Банковский перевод для физических лиц. Если вы не являетесь юр. лицом, наши менеджеры вышлют вам квитанцию на оплату товара, по которой вы можете оплатить в любом отделении любого банка на территории РФ. Банк в праве брать комиссию в среднем 2% от суммы. Информацию о банках партнерах, принимающих платежи без комиссии, узнавайте в отделе продаж.

Доставка товара:

Если мы рядом:

- Самовывоз со склада. Адрес склада и схему проезда смотрите в разделе Контакты. Для получения оборудования вам потребуется печать организации или доверенность по форме № М-2, утверждённая постановлением Госкомстата России от 30.10.97 №71а

- Доставка нашим транспортом. По Москве и всей Московской области мы производим доставку по будням с 9-00 до 18-00. Стоимость доставки зависит от веса и габаритов изделия, но как привило не превышает 1500 рублей. БЕСПЛАТНО доставим товар, если сумма оплаченного товара ровна или больше 70 000 рублей.

Если вы из другого региона:

- Доставка РГ4-17-01А генератор сигналов по России через транспортные компании.

Доставка до терминалов в городе Москве всегда БЕСПЛАТНО! Отправка осуществляется в будние дни с 10-00 до 17-00. После отправки груза вам придет уведомление с номером транспортной накладной, по этому номеру вы можете отследить передвижение товара и получить его в Вашем терминале.
Если Стоимость оборудование по счету превышает 70 000 рублей, транспортные расходы возьмем на себя!

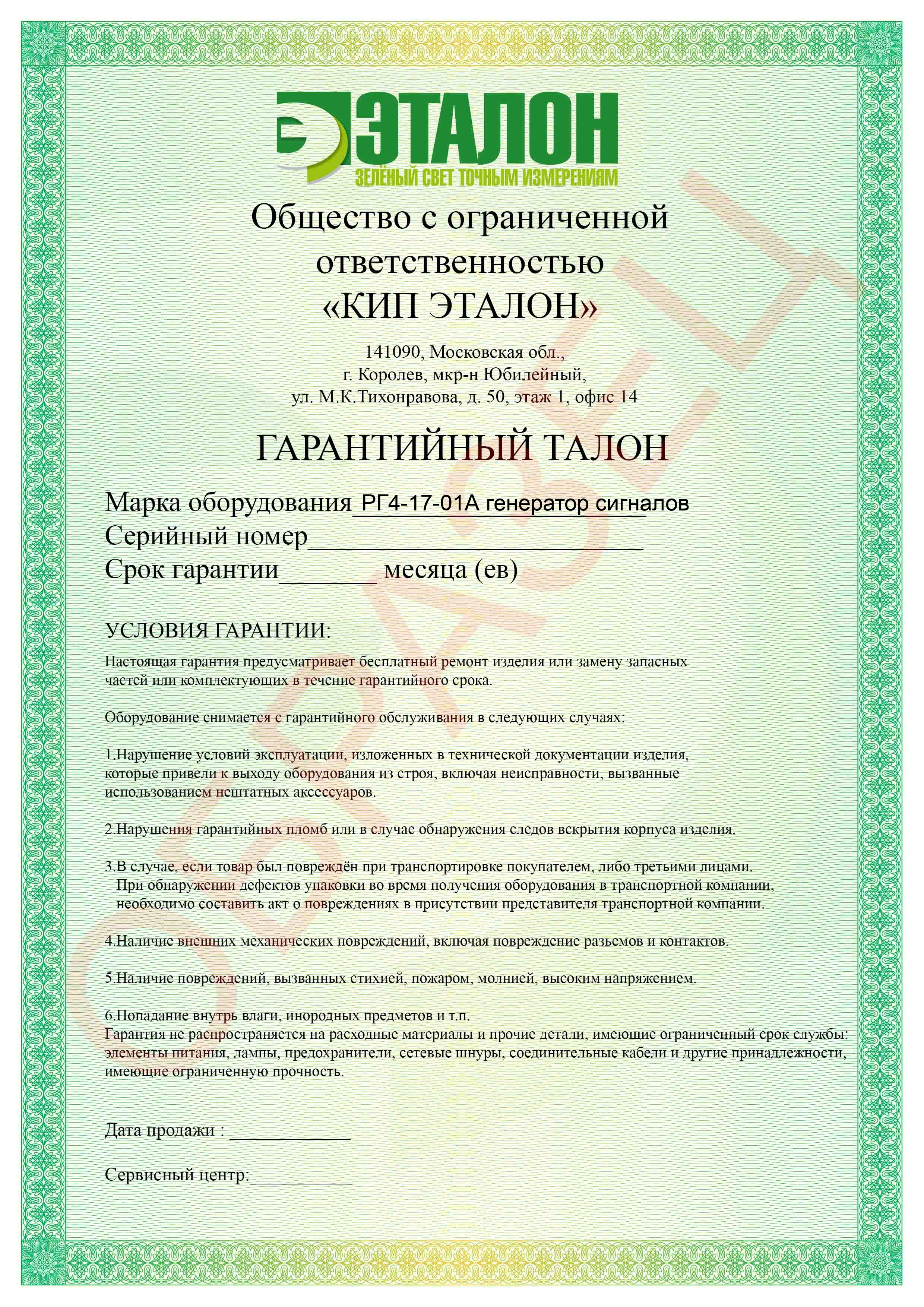

На каждый РГ4-17-01А генератор сигналов выдаётся наш гарантийный талон на бесплатный ремонт или полную замену прибора сроком от 1 года.
